自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/h1>

2023-12-26 15:42:52  來源：SH

自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>

自力式調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。自力式調節閥有自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一，由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

　　一、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>的組成

　　自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講，介質壓力隨著介質流量的變化而變化。當介質流量發生變化時，為保證壓力恒定，則需要自力式調節閥來控制。自力式壓力調節閥由三大組成元素構成，分別為：1、限流元素：閥門等；2、測量元素：壓力表，閥膜，活塞等；3、荷載元素：彈簧，重物，人力等。

　　二、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>的分類

　　1、按閥后、閥前控制分為：自力式閥后（減壓）控制閥、自力式閥前（泄壓）控制閥。

　　2、按是否帶指揮器分為：a、直接作用型自力式調節閥直接作用式調壓閥就是通過介質本身直接控制閥門，達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。閥后取壓，保持閥后的壓力在設定范圍內，達到閥后減壓的功效。閥前取壓，保持閥前的壓力在設定范圍內，達到閥前泄壓的功效。b、指揮器操作型自力式調節閥指揮器操作型調節閥是通過兩個閥門之間的相互控制，來達到自動調壓的作用。

　　三、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>工作原理

　　1、自力式閥后壓力調節的工作原理

　　閥前壓力P經過閥芯、閥座的節流后，變?yōu)殚y后壓力P?。P?經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P?增加時，P?作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P?降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P?降為設定值。同理，當P?降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。

　　四、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>自力式壓力調節閥與控制閥的區別

　　這兩類產品的區別，主要在于控制閥既需要外界能源(如電源或氣源)做驅動能，又需要接受外來控制儀表信號才能改變閥內截流件相對位置，從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。

　　五、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>主要特點

　　1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。

　　2、壓力分段范圍細且互相交叉，調節精度高。

　　3、壓力設定值在運行期間可連續設定。

　　4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8

　　5、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。

　　6、采用壓力平衡機構，使調節閥反應靈敏，控制精確。

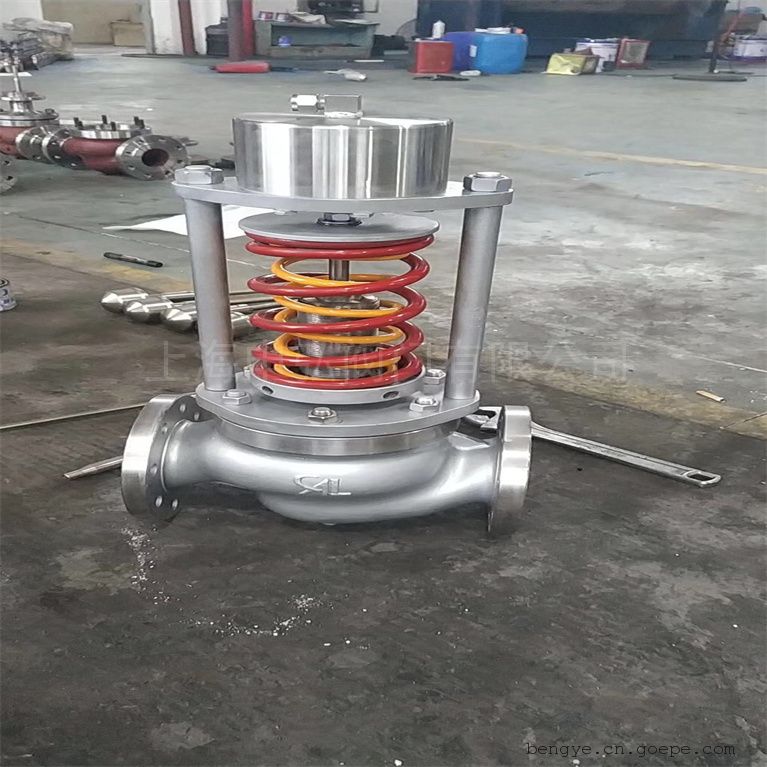

自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>

序號	品  名	型 號 及 規 格	單位	數量	單　價 （元）	金 額 （元）	閥體材質及其它
2	自力式 調節閥	自力式調節閥ZZYM-64P  DN25 PN64 帶平衡，套筒結構 介質：氮?dú)?br> 閥前壓力5.9Mpa, 閥后壓力使用時4.8Mpa 穩定閥后靜壓壓力，	臺	1			閥體304不銹鋼， 內件304不銹鋼

自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>主要技術參數和性能指標、材料

1、主要技術參數和性能指標

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程		8		10		14	20		25	40		50	60	70
公稱壓力PN（MPa）		1.6、4.0、6.4
壓力調節范圍（Kpa）		15～50、　40～80、　60～100、　80～140、　　120～180、　160～220、200～260、 　240～300、　280～350、　330～400、　380～450、　430～500、480～560、　540～620、 　600～700、　680～800、　780～900、　880～1000、600～1500、　1000～2500
流量特性		快開
調節精度（%）		±5
使用溫度（℃）		≤350
允許 泄漏量	硬密封（l/h）	單座：≤10-4  閥額定容量（Ⅳ 級）；雙座、套筒≤5×10-3   閥額定容量（Ⅱ級）
	軟密封（ml/h）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75	11.10	11.60
減壓比	*大	10
	*小	1.25


















2、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>壓力調節范圍確定
壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍的中間值附近（見表一）。
壓力調節范圍（以薄膜式執行機構為例，1000～2500KPa視具體工況要求決定）

壓力調節范圍（KPa）	壓力分段范圍（KPa）	膜室有效面積（cm2）	使用閥門口徑
15～140	40～80	280	20～25
	60～140
	15～50	400	32～300
	40～80
	60～140
120～300	120～300	70	20～50
		100	65～100
		280	125～300
280～500	280～500	200	20～300
480～1000	480～1000	70	20～50
		100	65～100
		280	125～300
















3、閥后壓力調節閥，其閥前壓力與閥后壓力的關系
自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥（B型），為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值，其要求可參見下表：


閥前壓力	閥后壓力	閥前壓力	閥后壓力	閥前壓力	閥后壓力	閥前壓力	閥后壓力
30	15～24	350	35～280	700	70～560	1250	125～1000
50	15～40	400	40～320	750	75～600	1500	150～1200
100	15～80	450	45～360	800	80～640	2000	200～1600
150	15～120	500	50～400	850	85～680	2500	250～2000
200	20～160	550	55～440	900	90～720	3000	300～2400
250	25～200	600	60～480	950	95～760
300	30～240	650	65～520	1000	100～800











自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>外形尺寸圖

4、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>外形尺寸與重量                        單位：mm

公稱通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍KPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	130-300	H	455		500		520	690		760	800	870	880	900	950
		A	230
	280-500	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量Kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16×1.5





















5、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>主要零件材料

零件名稱	材料
閥   體	ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥   芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥   座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥   桿	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
橡膠膜片	丁晴、乙炳、氟、耐油橡膠
膜   蓋	A3、A4鋼涂四氟乙烯
填   料	聚四氟乙烯、柔性石墨

閥結構形式：波紋管平衡型
                  雙閥芯平衡型

　　六、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>安裝注意事項

　　1、取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。

　　2、自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。

　　3、為便于現場維修及操作，調壓閥四周應留有適當空間。

　　4、當介質為潔凈氣體或液體時，閥前過濾器可不安裝。

　　七、自力式壓力調節閥在氮?dú)夤苈肥褂冒咐?/strong>日常維護

　　投入運行后，一般維護工作很少，平時只要觀察閥前，閥后壓力示值是否符合工藝所需要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。
