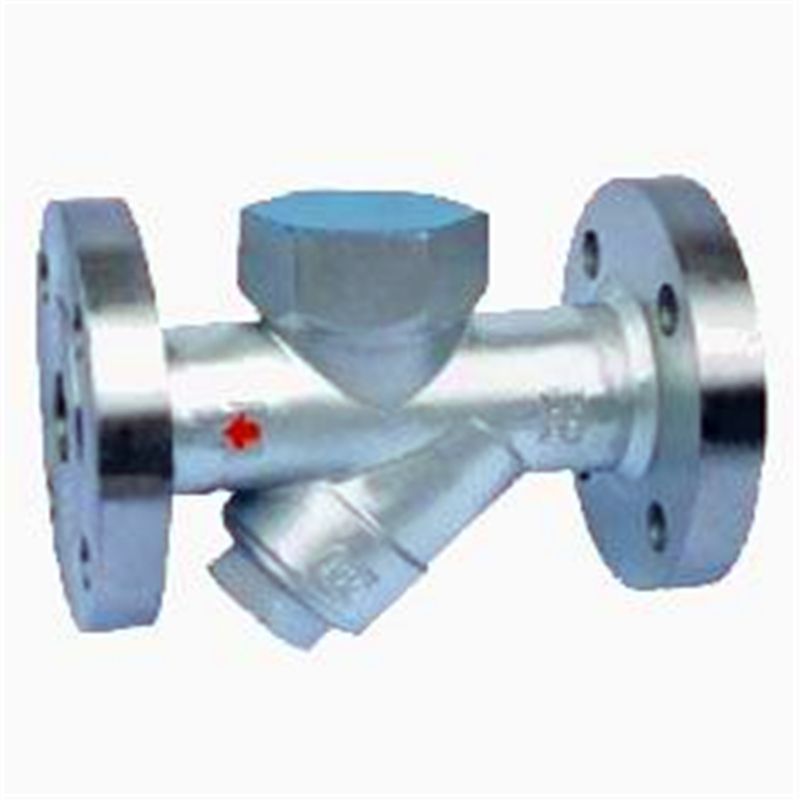

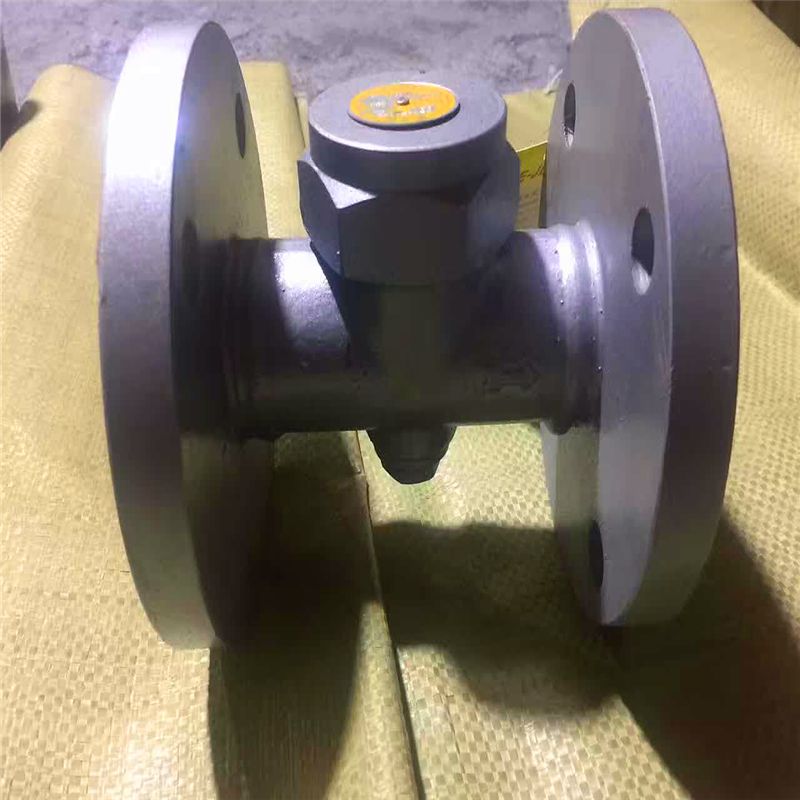

CS49H熱動力式疏水閥申弘

產品型號：

CS49H

品牌：

申弘

≧1 臺
￥835.00

所在地：

上海閔行區

更新日期：

2025-04-24

詳細信息

| 詢價留言

CS49H熱動力式疏水閥 產品說明

本實用新型涉及熱動力疏水閥，具體地說是一種可以減少蒸汽泄漏，降低動作噪音，提高使用壽命，并具有自動排除冷空氣功能的熱動力型疏水閥。由于熱動力疏水閥具有體積小、造價低、通用性好等特點，所以是目前使用得*多的一種疏水閥。但現有熱動力疏水閥由于閥瓣頻繁動作，漏氣嚴重，閥的壽命較短，并且冷空氣不容易排出。

本實用新型的目的是設計一種能夠減少蒸汽泄漏，以降低閥瓣的動作頻度，提高閥瓣動作的平穩性，減少磨損的新型熱動力疏水閥，以克服上述缺陷。其主要技術方案包括聯接在閥體一側的閥蓋與位于閥體兩側的進、出口接頭，在閥體的中部有位于閥蓋內的可以控制進、出口通道是否相通的閥瓣，在閥蓋與閥瓣之間有內蓋，并且在閥蓋與內蓋之間及內蓋與閥瓣之間分別有當部分冷凝水流入U型通道后會受到進口處蒸氣的加熱蒸發來補充內蓋內的壓力，從而延長了排放的間隔時間，這樣既減少了漏氣率，又減少了閥瓣與閥座的磨損，提高了使用壽命，其次，由于在閥瓣上設置導桿，使導桿與其下端的襯套及閥瓣與內蓋間均為動配合，保證了閥瓣和閥座在開關時平穩接觸，同時在閥座兩端增設環形凹槽，是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。

CS49H熱動力式疏水閥結構特點

CS49H熱動力式疏水閥結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。

工作原理

CS49H熱動力式疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

CS49H熱動力式疏水閥主要零部件

序號	名稱	材料
1	閥體	WCB、SS304
2	過濾網	SS304
3	密封墊片	PPL
4	底蓋	Q235、WCB、SS304
5	密封墊片	PPL
6	閥座	SS304
7	密封墊片	PPL
8	閥片	SS304
9	閥蓋	Q235、WCB、SS304
10	防護蓋	Q235、WCB、SS304

外形結構圖

CS49H熱動力式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	150	110	50	53
	20	150	110	50	53
	25	160	110	50	53
	32	230	148	70	68
	40	230	148	70	68
	50	230	158	77	77

主要外形尺寸

型號	口徑DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80

CS49H熱動力式疏水閥選擇指南

為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：

序號	選型條件		數據獲取方法	為什么要落實這個條件？
1	疏水閥的工作壓差(Mpa)	疏水閥的進口壓力	等同于用汽設備的工作壓力	因為不同壓差小，疏水閥的排水能力不同。
		疏水閥的出口壓力	可讀取疏水閥后的回收管線壓力表，若疏水閥對空排放，則值為零。
2	疏水閥的疏水量(kg/h)		等同于用汽設備的實際用汽量 *安全系數(2-3倍)	因為設備預熱時產生的凝結水量遠大于穩 定運行狀態下的產水量，因此要求疏水閥的*大疏水量要滿足設備的瞬間產水量，所以選擇疏水閥時，要考慮一定倍率的安全系數。詳見《蒸汽消耗情況圖》、《疏水閥選型安全倍率推薦表》。
3	疏水閥形式的選擇	機械型	適用于換熱設備疏水	管網與設備的特性不一樣，設備換熱要求排水及時，有水即排，所以適用機械型；而管網中保證連續疏水的同時要考慮閃蒸汽的環境影響及產品成本，所以選擇排量小，成本低的熱靜力型更為合適。
		熱靜力型熱動力型	適用于管網及采暖設備疏水
4	疏水閥的閥座號		由生產廠家根據以上參數提供，客戶也可以從*高工作壓力及壓差下的排水量要求來確定閥座號	閥座號是疏水閥滿負荷運轉的上限代號，超過該閥座號的工況易導致閥門停止工作
5	疏水閥型號的確定		查排量圖中橫軸的工作壓差值，與哪條閥座號線的交叉點的疏水量值能滿足設備要求，確定該閥座號后即可確定疏水閥型號。
6	疏水閥的連接尺寸，耐溫要求，材質要求		設計要求	北方地區為了防凍，應該選擇鑄鋼材質殼體。

不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。

序號	工況描述	較優化的三種選型排序
1	蒸汽管網、生活采暖、	①波紋管式	②雙金屬式	③倒吊桶式
1	普通工藝伴熱	(首選)	(≥2.5Mpa時，首選)	(管網末端首選)
2	工藝伴熱	①倒吊桶式	②膜盒式	③雙金屬式
2	(硫磺、苯酐等易結晶)	(首選)	(次選)	(次選)
3	≤2.5Mpa換熱設備	①帶溫控裝置自由浮球式	②帶溫控裝置杠桿浮球式	③倒吊桶式
3	(內置虹吸管)	(首選)	(排水量≥6t/h時，首選)	(次選)
4	≤2.5Mpa換熱設備	①杠桿浮球式	②自由浮球式	③倒吊桶式
4	(關注排水量)	(≤1t/h≥6t/h時，首選)	(1t/h≤排水量≤6t/h時，首選)	(次選)
5	≥2.5Mpa換熱設備	①先導倒吊桶式	②高壓杠桿浮球式	③自由浮球式
5	(關注排水量)	(首選)	(排水量≥6t/h時，首選)	(次選≤4.0Mpa≤不選)
6	換熱設備	①杠桿浮球式
6	(排水量≥10t/h)	(首選)

摘要本實用新型涉及熱動力疏水閥，具體地說是一種可降低排放頻率、減少蒸汽泄漏，提高使用壽命，降低排放噪音，并具有自動排放冷空氣功能的疏水閥。它包括聯接在閥體一側的閥蓋與位于閥體兩端的進、出口接頭，在閥體的中部有位于閥蓋內的可以控制進、出口通道是否相通的閥瓣，在閥蓋與閥瓣間有內蓋，并且在閥蓋與內蓋之間及內蓋與閥瓣之間分別有空腔。

熱動力疏水閥是一種能及時排除冷凝水、阻止蒸汽泄漏的自動閥門。廣泛應用于蒸汽主管線、蒸汽干管、伴熱線、夾套或管路、盤管加熱式貯罐，以及復試平壓機等設備。對提高加熱效率、保證設備正常供氣、節約能源、保護環境可謂*理想閥門。今天繼續為大家分享熱動力疏水閥的安裝注意事項，希望能給相關需要的朋友解決問題。特別提醒：在安裝時，請務必多加注意，以免出現不必要的麻煩，因為不正當?shù)牟僮饔锌赡茉斐僧a(chǎn)品損壞或人身傷害。

疏水閥安裝注意事項有以下幾點：

1、當疏水閥安裝前，徹底沖刷連接管道以除去其中的異物和污物。

2、疏水閥（螺紋連接）與管道連接時，應在連接管道處涂上管膠或聚四氟乙烯帶。

3、疏水閥應安裝在設備或管道底部的排水位置，以便維護和檢查。確保介質的流向與閥體上標注的箭頭相同。

4、為便于安裝維護，應在疏水閥前后各安裝一個截止閥并安裝一個旁通。

5、若疏水閥出口管道水平位置上移，應確保足夠的壓差保證正常的排量。(升高10m ≈ 1bar)

6、管線疏水時，建議下降管做等徑三通，并留排污口，見下圖。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤的使用介質的溫度。
二、若已經由設計單位選定公司的型號，請按型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、*的“閥門系統解決方案"，也十分愿意幫助用戶解決生產中所遇到的難題。
